Назначение СВС-100
Стенд высоковольтный испытательный (далее стенд) предназначен для испытания диэлектрических свойств изоляции электрозащитных средств:
- диэлектрических резиновых перчаток и бот, электроинструмента и т.п. переменным высоким напряжением промышленной частоты, регулируемым в пределах 100В – 15кВ.
- изоляционных высоковольтных штанг переменным высоким напряжением промышленной частоты, регулируемым в пределах 500В – 100кВ.
- проверка неоновых ламп переменным напряжением промышленной частоты, регулируемым в пределах 5 – 200 В.
- Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции изделий (кабелей, изоляторов и др.) напряжением переменного тока.
Особенности стенда – применение «сухого» высоковольтного трансформатора в комплекте установки испытательной ванны.
Характеристики СВС-100
| Наименование параметра | Значение | |||
| Напряжение питающей сети переменного тока, В | 230 ± 10% | |||
| Частота питающей сети, Гц | 50 ± 1 | |||
| Потребляемая мощность, кВт, не более | 0,9 | |||
| Режим работы | «100В» | «15кВ» | «100кВ» | |
| Действующее значение максимального испытательного напряжения, кВ | 0,2 | 15 | 100 | |
| Приведенная погрешность измерения напряжения, % | ± 3 | |||
| Количество мест для проведения испытания | 1 | 4 | 1 | |
| Максимальный измеряемый ток утечки, мА | Не измеряется | 7,6 | 10 | |
| Приведенная погрешность измерения тока, % | — | ± 3 | ||
| Масса БУ, кг, не более | 18,5 | |||
| Масса источника высокого напряжения БВН-50, кг, не более | 42,5 | |||
| Масса испытательной ванны, кг, не более | 32 | |||
| Средний срок службы, лет | 10 | |||
| Рекомендуемая площадь занимаемая стендом СВС-100, м | 3X5 | |||
Габариты СВС-100
| Габаритные размеры БУ, мм | 430x370x225 |
| Габаритные размеры испытательной ванны, мм | 730х1060х450 |
| Габаритные размеры источника высокого напряжения БВН-50, мм | 360х700х300 |
| Рекомендуемая площадь занимаемая стендом, м | 3х5 |
Устройство СВС-100

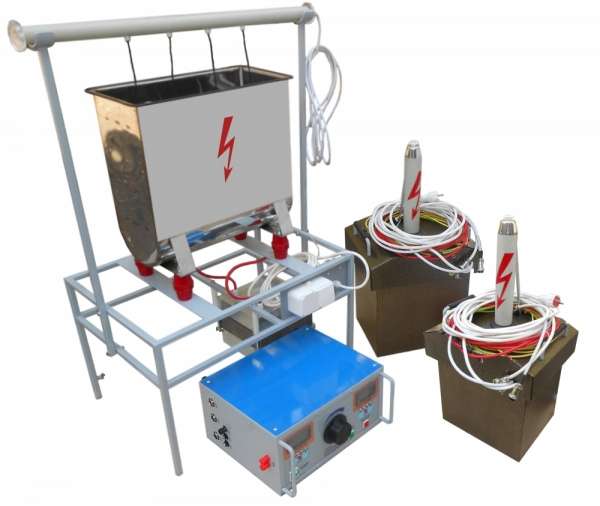

Стенд конструктивно выполнен блочно:
Блок управления и измерения, в дальнейшем – БУ;
Ведущий блок высокого напряжения, в дальнейшем – БВН-50_1;
Ведомый блок высокого напряжения, в дальнейшем – БВН-50_2;
Испытательная установка, в дальнейшем – ИУ-15.
По дополнительному соглашению может поставляться для испытания высоковольтных штанг два штатива на 10 ложемент.

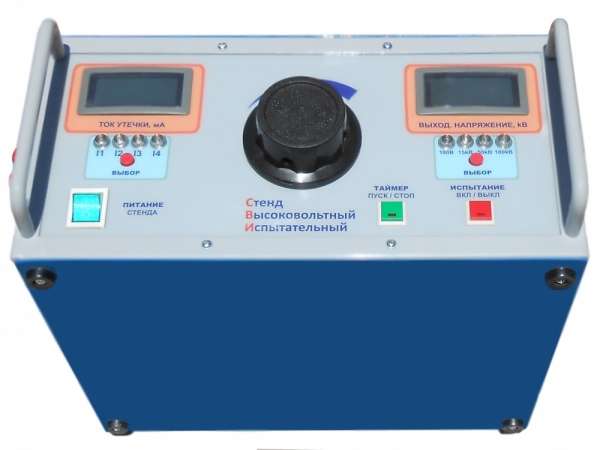

Соединения межблочные выполнены с помощью кабелей. Блок управления и измерения БУ предназначен для управления и индикации режимами работы стенда, а также для измерения и отображения величин выходного напряжения и тока.

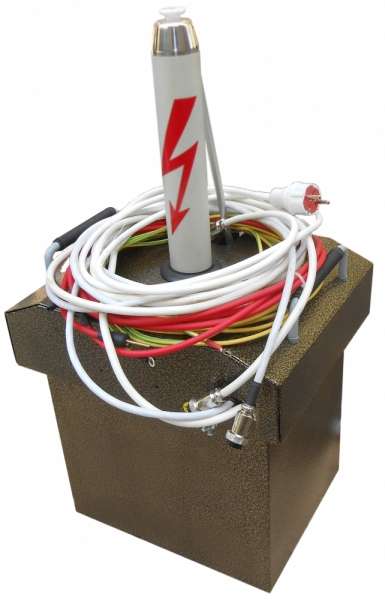

Блоки высокого напряжения БВН-50_1, БВН-50_2 служат для получения высокого испытательного напряжения переменного тока промышленной частоты до 100 кВ. Основным компонентом блоков является высоковольтный трансформатор, повышающий первичное напряжение 230В до 50кВ.

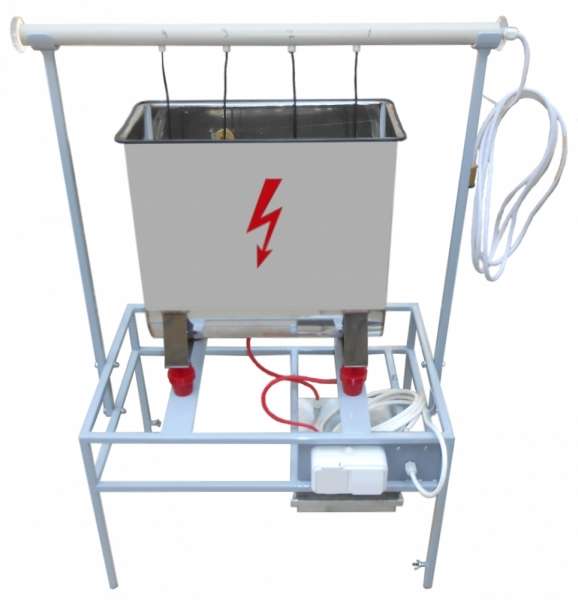

Испытательное устройство ИУ–15 предназначено для работы стенда в режиме испытания изоляции диэлектрических перчаток, бот, электромонтажного инструмента с изоляционными ручками. Особенностью ИУ–15 является наличие встроенного высоковольтного “сухого” трансформатора. Его обмотка подключена к испытательной ванне. Максимальное высокое напряжение трансформатора в среднем 15кВ. ИУ–15 подключается к блоку управления с помощью соединительных кабелей.
В состав стенда дополнительно входят подвижный и неподвижный штативы для испытания штанг. Штативы выполнены в виде треугольного основания, на котором размещены высоковольтные изоляторы с подставками для установки поверяемых штанг.
Посмотреть 3D модель прибора можно по этой ссылке
