Назначение АИД-70/50
Аппарат испытания диэлектриков АИД 70 50 | DTE – 70/50 предназначен для:
- испытания изоляции силовых высоковольтных электрических кабелей выпрямленным электрическим напряжением величиной амплитудного значения до 70кВ.
- Испытания твердых диэлектриков синусоидальным электрическим напряжением, промышленной частоты, величиной действующего значения до 50кВ, например, высоковольтных элементов распределительных устройств;
- Лабораторных и исследовательских работ.
Модель DTE-70/50 оснащена надежными аналоговыми (стрелочными) измерителями. Такое исполнение отличается простотой, устойчивостью к внешним воздействиям и возможностью работы при пониженных температурах, где ЖК-индикаторы могут терять читаемость. Это делает прибор особенно удобным для эксплуатации в суровых климатических условиях.
Также предлагаем обратить внимание на DTE-70/50D — модификацию с цифровыми измерителями, или на DTE-70/50T — новый прибор с расширенным функционалом.

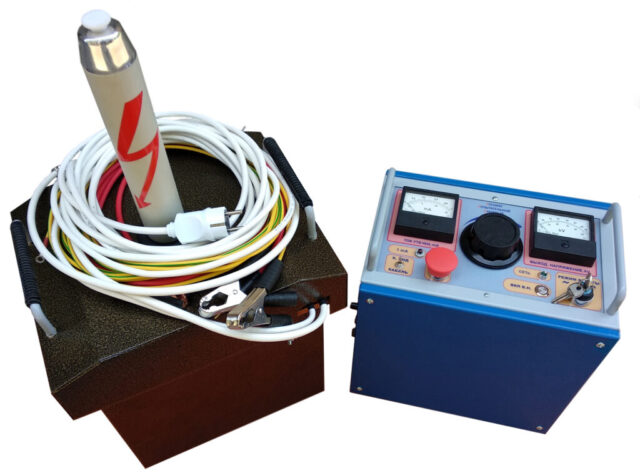

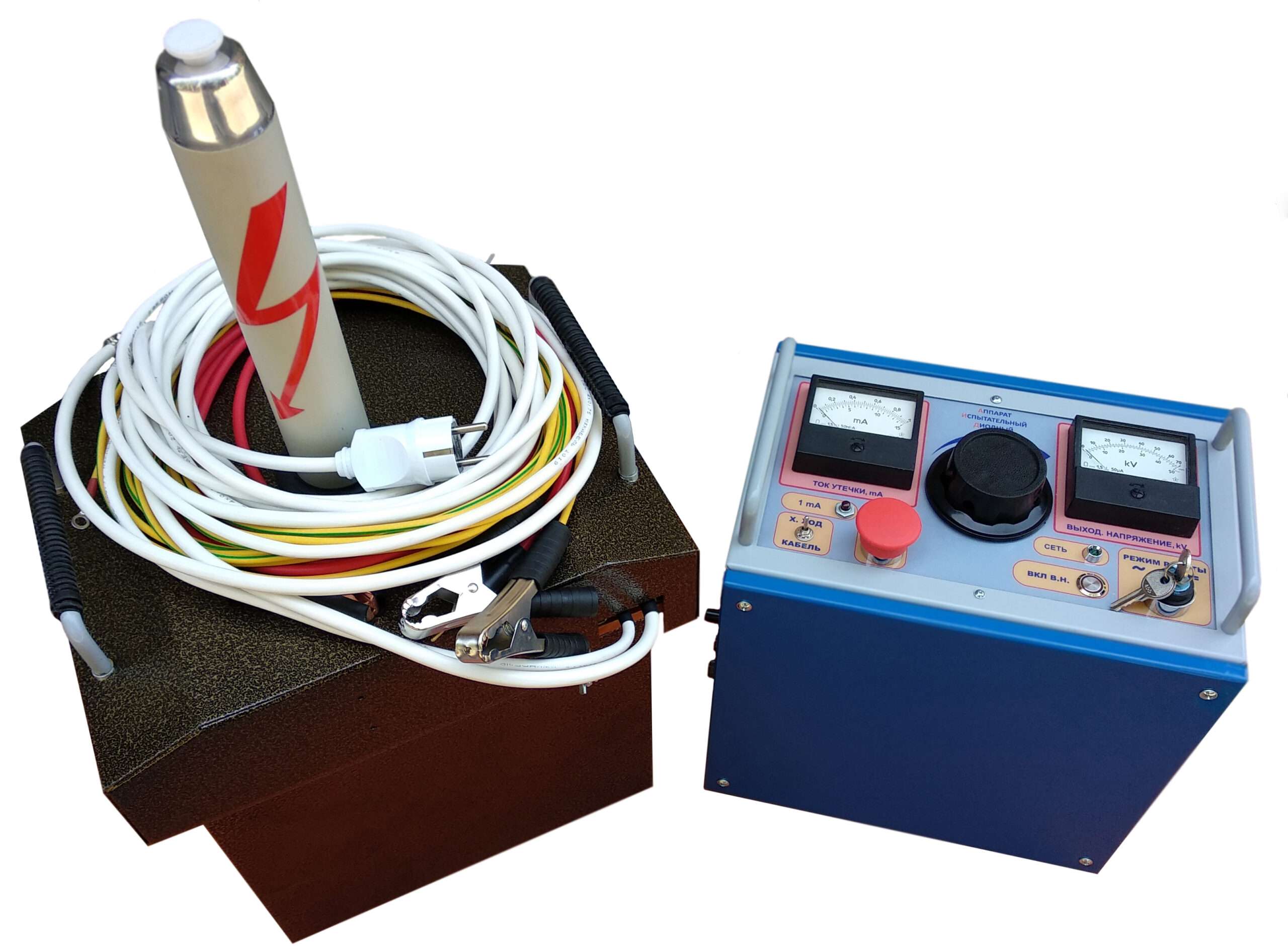

Аппарат испытания диэлектриков АИД 70 (DTE-70/50) — это модернизированная версия установки АИД-70/50 (АИД 70 / 50), предназначенной для высоковольтных испытаний изоляции кабелей и твердых диэлектриков. Если вы хотите купить аппарат для испытания диэлектриков от производителя в Украине или узнать актуальную цену DTE-70/50, свяжитесь с нами по электронной почте или телефону, указанному на сайте.
Технические данные
| Электропитание | |
|---|---|
| Напряжение питающей сети переменного тока, В | 230±10% (50…60 Гц) |
| Максимальный потребляемый ток, А | 10 |
| Максимальная активная потребляемая мощность, кВА | 2,0 |
| ⚡ Выходное напряжение | |
| Максимальное действующее значение напряжения (AC), кВ | 50 |
| Максимальное амплитудное значение напряжения (DC), кВ | 70 |
| Приведенная погрешность измерения выходного напряжения, % | 3 |
| Разрешение индикации выходного напряжения, В | 100 |
| Выходной ток | |
| Максимальный ток (AC, до 5 мин), мА | 45 |
| Максимальный ток (DC, до 5 мин), мА | 15 |
| Приведенная погрешность измерения выходного тока (AC/DC), % | 3 |
| Разрешение индикации выходного тока, мА | 0,1 |
| Механические характеристики | |
| Габаритные размеры блока управления, мм | 350 × 360 × 225 |
| Вес блока управления, кг | 14 |
| Габаритные размеры блока высоковольтного, мм | 360 × 675 × 300 |
| Вес блока высоковольтного, кг | 42 |
| ⏱️ Режим эксплуатации и ресурс | |
| Режим работы (непрерывный), не менее | 30 мин |
| Средний срок службы, лет | 10 |
Аппарат испытания диэлектриков АИД 70 50 (DTE-70/50) Комплект поставки
| № | Наименование | Кол-во |
|---|---|---|

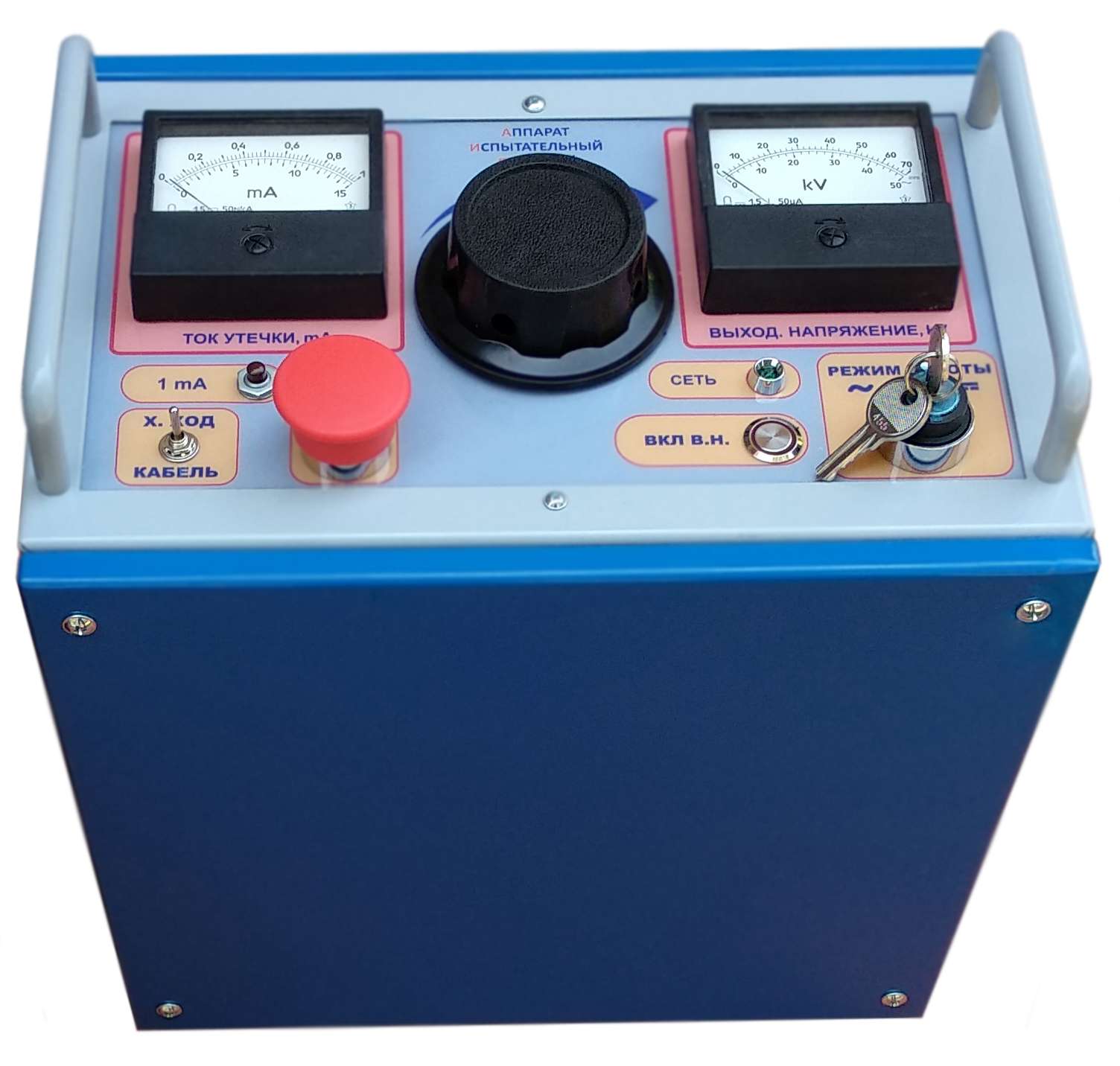

| 1 | АИД 70 50 Блок управления, БУ | 1 |

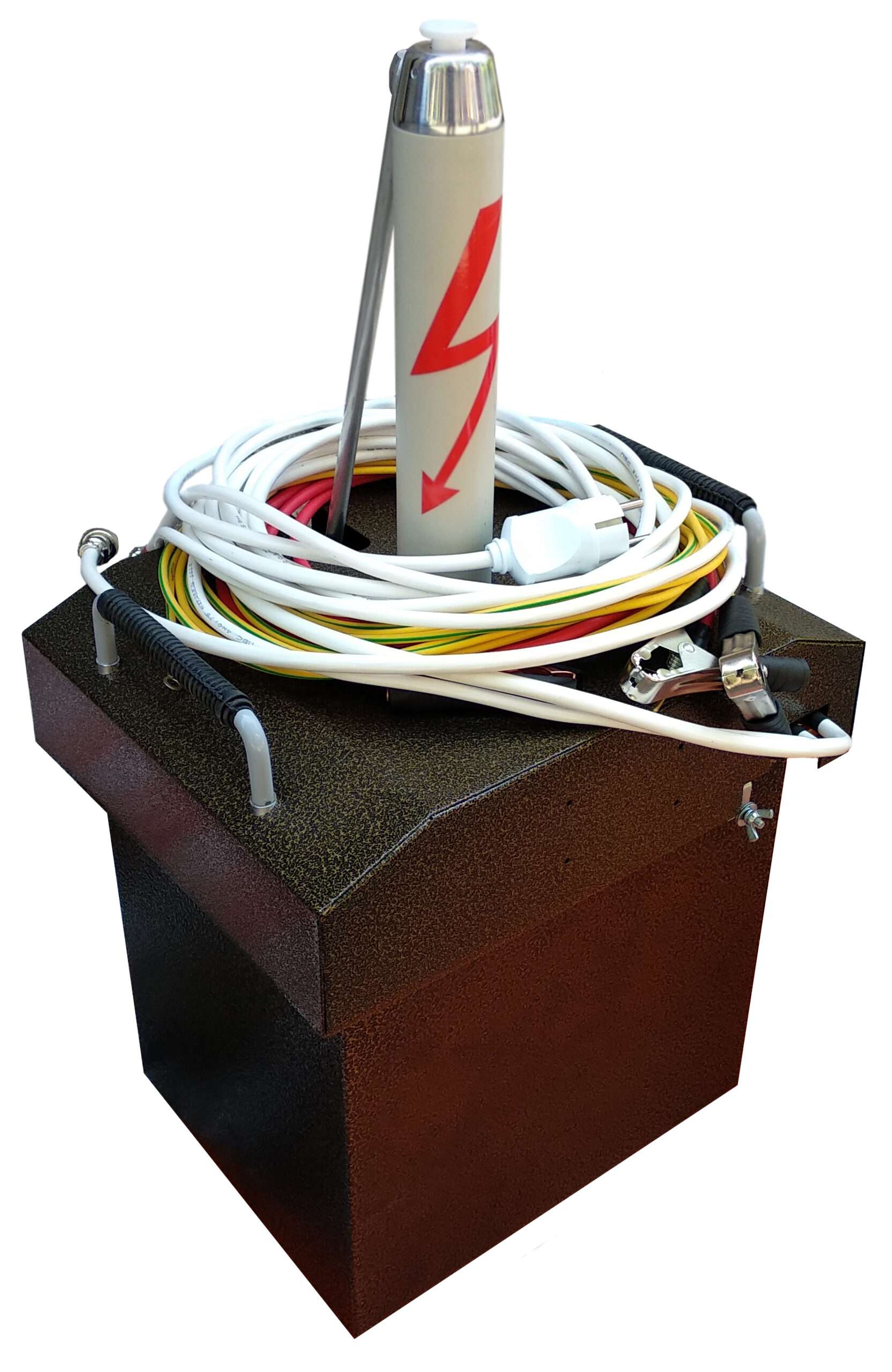

| 2 | АИД 70 50 Блок высоковольтный, БВН-50 | 1 |
| 3 | Кабель сетевого питания, L = 1,75 м | 1 |
| 4 | Провод высоковольтный, L = 3,5 м | 1 |
| 5 | Провод заземления, L = 3,5 м | 2 |
| 6 | Вставка плавкая 5×20, 250 В, 1 А | 2 |
| 7 | Вставка плавкая 6×30, 250 В, 10 А | 2 |
| 8 | АИД 70 50 Руководство по эксплуатации | 1 |
| 9 | АИД 70 50 Паспорт | 1 |
Условия эксплуатации
Аппарат предназначен для эксплуатации в условиях, исключающих воздействие агрессивной внешней среды (дождя, тумана, пыли, прямых солнечных лучей и других неблагоприятных факторов), и рассчитан на использование как в составе передвижных электролабораторий, так и стационарно в помещениях при следующих условиях:
| Параметр | Значение |
|---|---|
| Температура эксплуатации, °С | −10…+40 |
| Температура хранения, °С | −10…+45 |
| Относительная влажность при +20 °C, % | не более 85 |
| Атмосферное давление, кПа | 84…106,7 (630…800 мм рт. ст.) |
