Назначение DTE-20М
Устройство проверки автоматических выключателей DТЕ-20М (устройство прогрузки автоматов)
DТЕ-20М — это мощное устройство прогрузки автоматов, предназначенное для испытания автоматических выключателей переменного тока с диапазоном токовой нагрузки 20 А — 20 000 А. Прибор выполняет первичную токовую проверку, обеспечивает контроль ампер-секундных характеристик и регистрацию параметров работы.
Основные возможности устройства:
- Токовая прогрузка и сертификация трансформаторов тока до 20 кА.
- Испытание силовых автоматов, предохранителей и защитных устройств.
- Калибровка и настройка реле тока и тепловых реле.
- Использование как регулируемый источник переменного тока до 20 кА для полевых и лабораторных испытаний.
Преимущества:

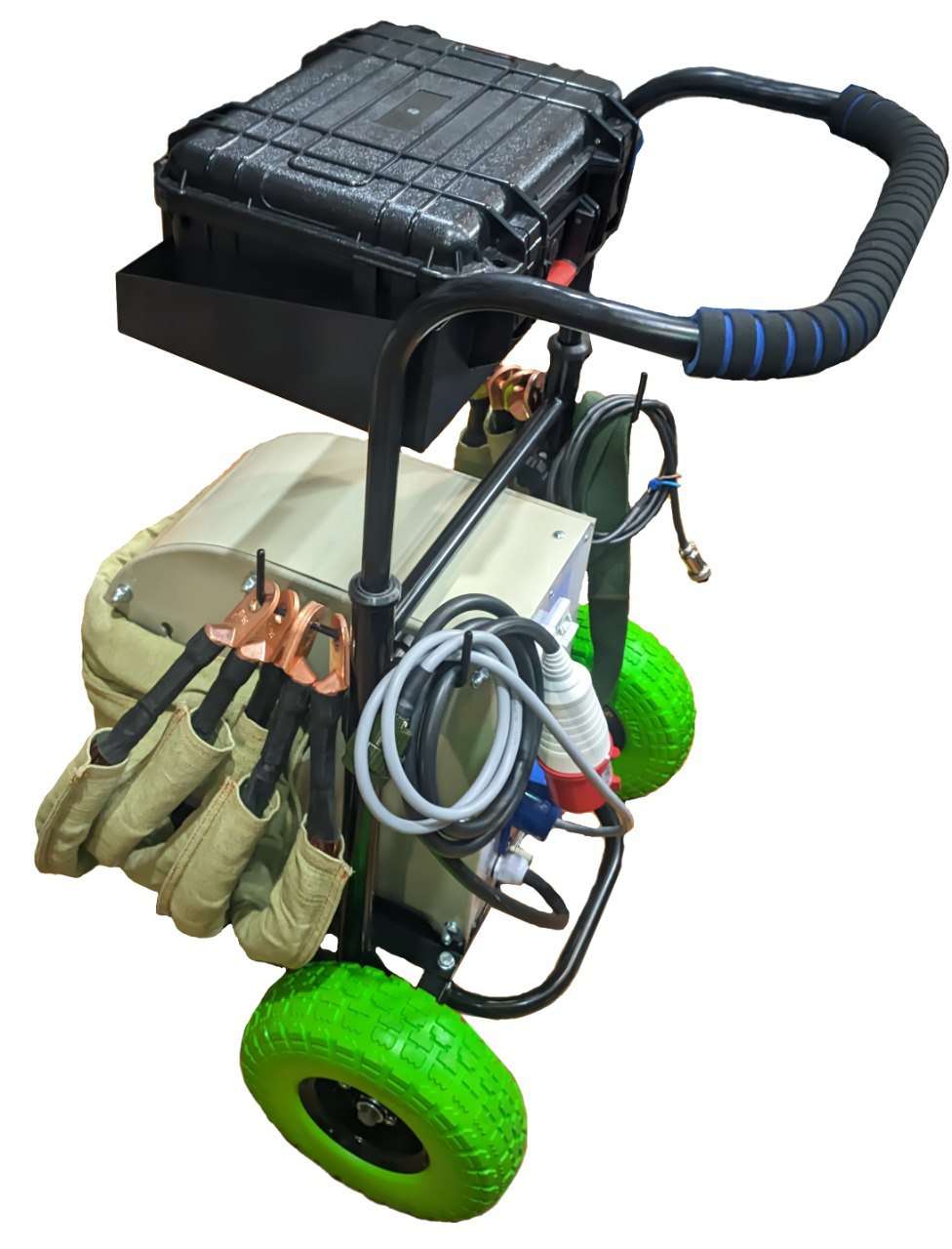

- Конструкция на транспортировочной тележке — удобство эксплуатации на объектах.
- Высокая надежность и безопасность благодаря гальванической развязке цепей.
- Оптимален для проверки автоматов, реле, трансформаторов и предохранителей на максимальные токи.
- Наибольший диапазон в линейке приборов (выше моделей DТЕ-10М, 14М и 16М).
Цена — по запросу.
Вы можете купить устройство прогрузки автоматов DТЕ-20М на нашем сайте с доставкой напрямую от производителя.
Характеристики
| Напряжение питания, (В)* | 380 ±10% |
| Частота питающей сети, (Гц) | 50 ±1% |
| Максимальный ток потребления питающей сети, (А) | 260 |
| Максимальное напряжение на выходных шинах, (В) | 7 |
| Максимальный ток на выходных шинах (действующее значение), (кА) | 20 |
| Максимальная потребляемая мощность, кВА | 120 |
| ** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3% | 20—20000 |
| Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5% | 0,01—9999. |
| Порог срабатывания температурной защиты, (С°) | 96 ±10% |
| Габаритные размеры,(мм) | 720х485х880 |
| Масса прибора без гибких шин, (кг), не более | 86 |
| Средний срок службы прибора, (лет) | 10 |
* Допускается питание от напряжения 220В, при этом максимальный выходной ток – 13 кА.
** Технические характеристики соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).
Условия эксплуатации
| Диапазон температуры окружающего воздуха,(С°) | 0—35 |
| Относительная влажность воздуха при Т=25(С°),(%) | ≤80. |
| Атмосферное давление, (мм.рт.ст.) | 630—800 |
Комплект поставки
| Устройство | 1 шт. |
| Шина гибкая, длина – 2,0 м, сечением – 120 мм² | 6шт |
| Кабель питания с силовой трехфазной вилкой и переносной розеткой | 1шт |
| Датчик тока 2 кА, 20 кА / 5 А | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
РНО, Iном. = 10, 20, 40, 80, 120А включается в комплект поставки по дополнительному соглашению.
Посмотреть 3D модель прибора можно по этой ссылке

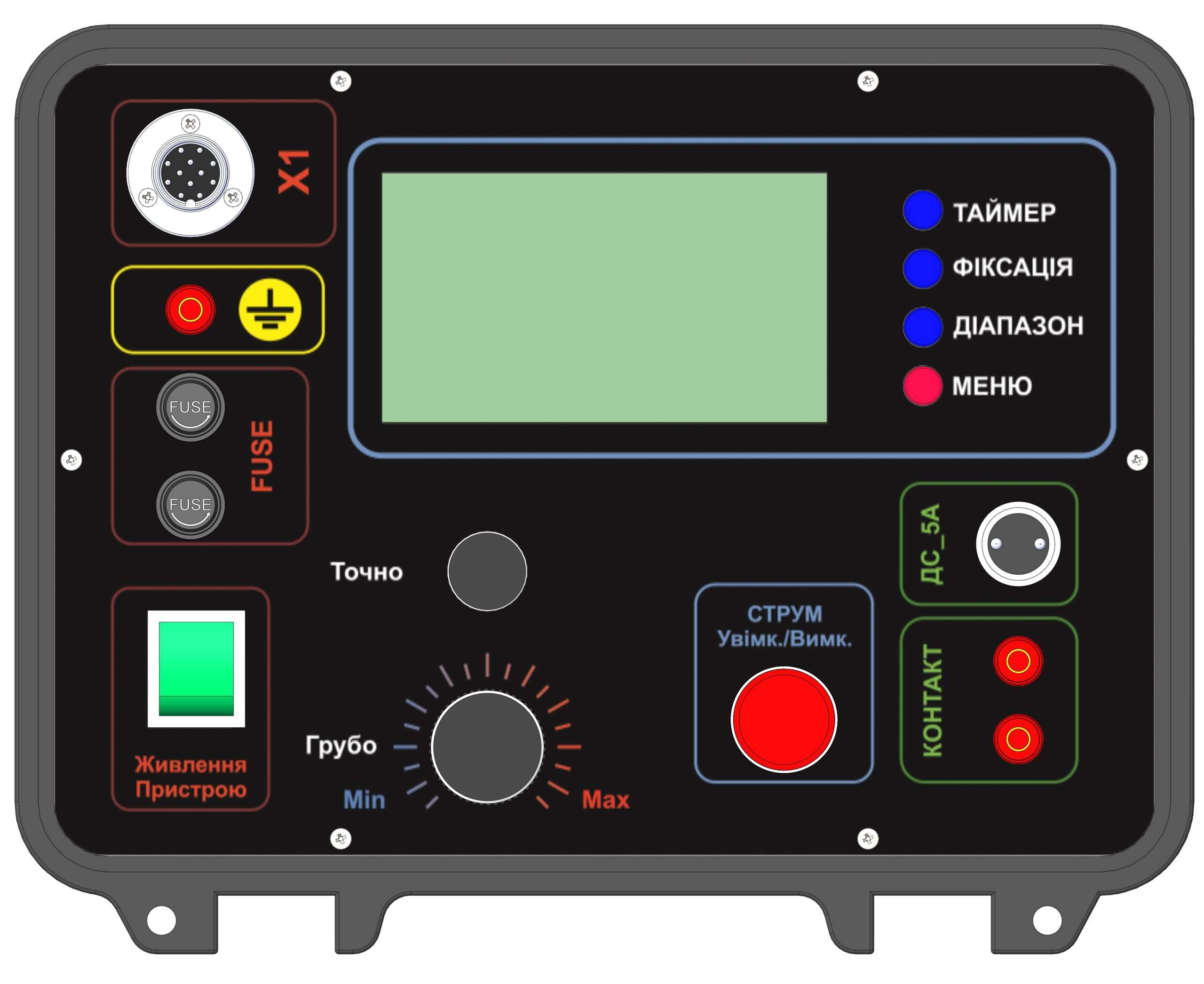

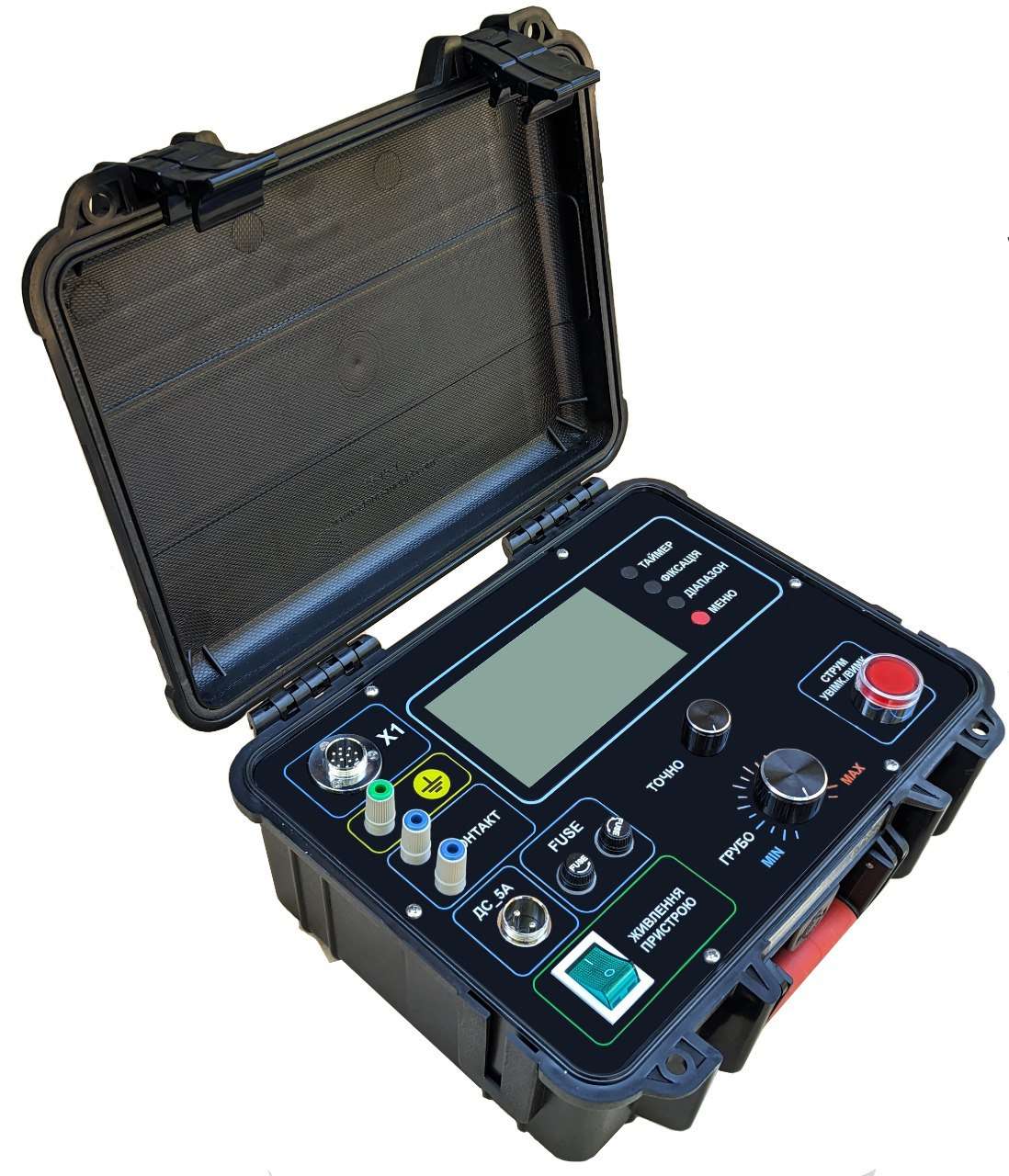

Галерея
